VM 6 - Motore pneumatico

Potenza: up to 3 kW (4 HP)
Coppia: up to 6 Nm (53 lbs-in)
Consumo d’aria: 0 to 240 m3/hr (0 to 140 cfm)
Peso del motore: 7.5 kg (16.5 lbs)
Pressione operativa: 1.4 to 7 kg/cm2 (20 to 100 PSI)
Velocità massima consentita: 3500 rpm (ATEX limit)

certificazione atex

Certificazione CE - Fluimac - Pumps we trust
Certificazione EX - Fluimac - Pumps we trust

Prestazioni

Fluimac grafico- Pumps we trust
Fluimac grafico- Pumps we trust
CURVE DI PRESTAZIONE

Per scegliere il motore pneumatico adeguato all’applicazione serve conoscere la pressione di alimentazione [Air supply pressure in psi] disponibile, e il numero di giri [speed in rpm] richiesti.

Il primo grafico serve a identificare la coppia [torque Nm] e la potenza [power kW]  che il motore può fornire.

Per determinare la coppia bisogna salire in verticale dal numero di giri e incrociare la curva rossa corrispondente alla pressione di alimentazione scelta. Nel punto di intersezione leggere il valore a sinistra del grafico. La stessa procedura vale per determinare la potenza incrociando però le curve grigio e leggendo il valore a destra del grafico.

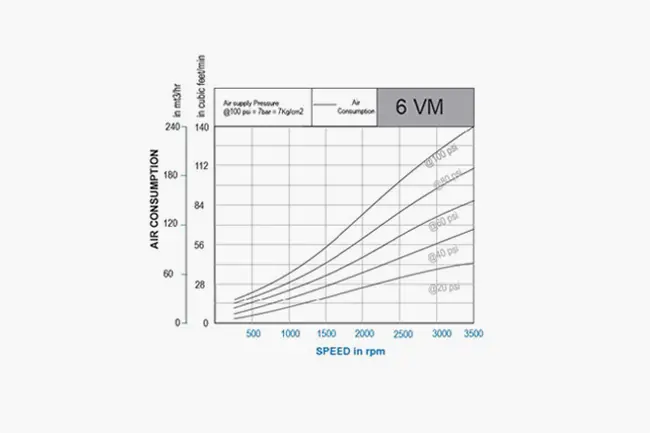

Nel secondo grafico è possibile leggere il consumo dell’aria [air consumption mt3/hr]: come per le grandezze precedenti salire in verticale dal numero di giri e incrociare la curva grigio corrispondente alla pressione di alimentazione disponibile. Dal punto di intersezione è possibile leggere il valore di consumo a sinistra del grafico.
